Генератор эндотермической атмосферы предназначен для образования эндотермической атмосферы из смеси воздуха и горючего газа, подогреваемой в присутствии никелевого катализатора.

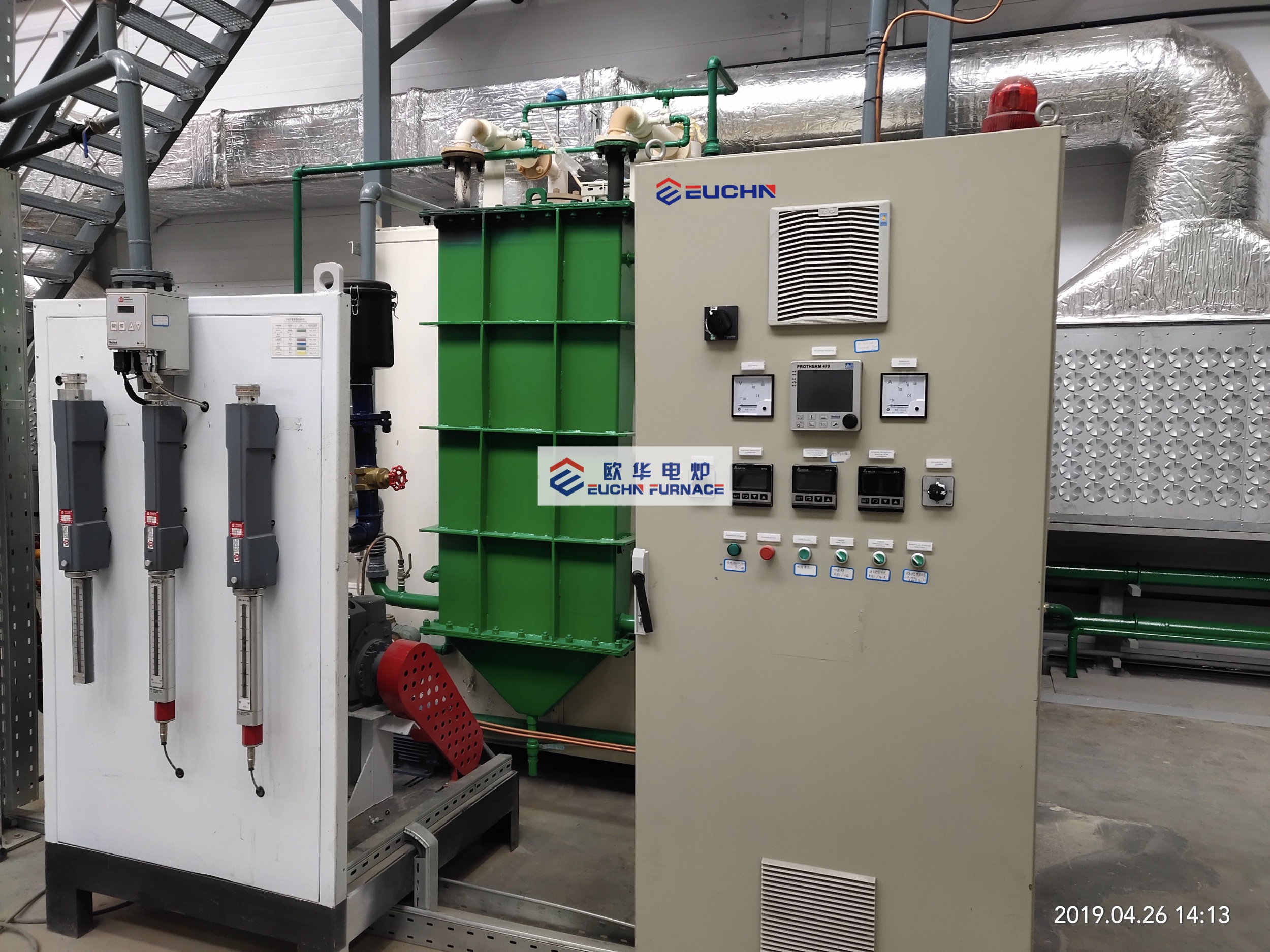

Генератор эндотермической атмосферы
предназначен для образования эндотермической атмосферы из смеси воздуха и горючего газа, подогреваемой в присутствии никелевого катализатора.
Нагревательная система генератора должна состоять из, расположенных горизонтально нагревательных элементов, расположенных вокруг реторты. Центральная часть реторты, выполненная из жароупорной стали в форме цилиндра, должна быть засыпана никелевым катализатором с вложенным внутри стержнем.
Для охлаждения атмосферы, выходящей из реторты, должна быть предусмотрена водяная система состоящая, в свою очередь, из запорного клапана, фильтра, термостатического клапана, охладителя, вывода атмосферы, датчика потока. Датчик потока должен информировать об отсутствии (недостаточности) потока воды, включая акустическую и оптическую сигнализацию.
Газовоздушная установка должна включать в себя датчики давления, электромагнитные клапаны, воздушный фильтр, силовую установку вентилятора, пропорциональный регулятор, редуктор, смеситель, ротаметры газа и воздуха (третий ротаметр - это U-образный манометр), пламенный предохранитель, выдувной клапан.
Система регулировки точки росы состоит из следующих узлов
· регулятор температуры точки росы,
· преобразователь лямбда-зонда,
· питатель лямбда-зонда,
· лямбда-зонд,
· рабочий модуль.
Регулятор температуры точки росы должен обеспечить измерение точки росы атмосферы и автоматическую регулировку температуры точки росы атмосферы согласно установленному заданному значению путем управления рабочим модулем, увеличивающим и уменьшающим поток дополнительного воздуха, подаваемого в реторту генератора.
Рабочий модуль в виде клапана, управляемого электрическим сервомеханизмом, должен быть встроен в генераторе в линии дополнительного воздуха, подаваемого в реторту. Kaждый мгновенный излишек атмосферы, образованный в генераторе, а также проба атмосферы после осуществления ее измерения должны выводиться в общий коллектор снаружи генератора. Зажигание атмосферы на выпуске коллектора должно быть предусмотрено смонтированной калильной свечой, рабочее состояние, так же, как и аварийное состояние которой, должно отображаться звуковой и световой сигнализацией.
Система управления должна быть построена на программируемом логическом контроллере и размещена в шкафу управления с учётом автоматической регулировки производительности, в зависимости от потребности атмосферы работающих печей в линии
К основным элементам оснащения шкафа управления относятся:
· регулятор температуры точки росы
· регулятор температуры
· регулятор, предохраняющий от чрезмерного повышения температуры
· логический контроллер
· реле времени
· главный выключатель.
